3.5인치 HDD 12V, 5V 소모 전류와 파워서플라이 권장 +5V 출력

by mericrius 2021. 12. 13.

파워서플라이에 +5V, +3.3V에 DC-to-DC 방식이 도입되면서 합산 출력이 100~120W로 제한되는 경향이 있다.



파워 정격출력이 올라가도 +12V만 올라가고 +5V, +3.3V는 100~120W 고정이다.



3.5인치 HDD는 +5V도 사용하기 때문에 120W 출력으로 몇 개의 HDD까지 사용 가능한지 알아보자.



2012년 이후 HDD

  Spin-up Reading or Writing IDLE
+12V < 2000mA < 800mA 400mA
+5V < 700mA < 500mA 300mA



3.5인치 HDD의 통상적인 +5V 소모전류는 500mA 정도라 할 수 있다. Spin-up은 2초 정도만 발생하는 순간적인 소모량이라 파워서플라이에서 정격이 초과되어서 감당이 가능하다.



+3.3V는 PCI-E버스, NVME SSD에서 주로 사용한다.



+5.0V는 NVME SSD, DRAM, 메인보드 Chipset, USB에서 주로 사용한다.



120W 출력에서 +3.3V를 위해서 20W를 할당한다고 하면 +5V는 100W를 사용 가능하다.



메인보드에서 소모하는 +5V도 10~20W 정도를 감안해야 한다.



넉넉하게 메인보드에  20W를 할당하면 남은 용량은 80W이고 16A이다.



이론적으로 32개의 3.5인치 HDD를 사용할 수 있다.



파워서플라이는 정격 전력에 어느 정도 여유를 가지고 사용하는 게 좋기 때문에 30% 마진을 고려해야 한다.



따라서, +5V, +3.3V 합산 출력 120W이면 20개 정도의 HDD를 무리 없이 구동할 수 있다.

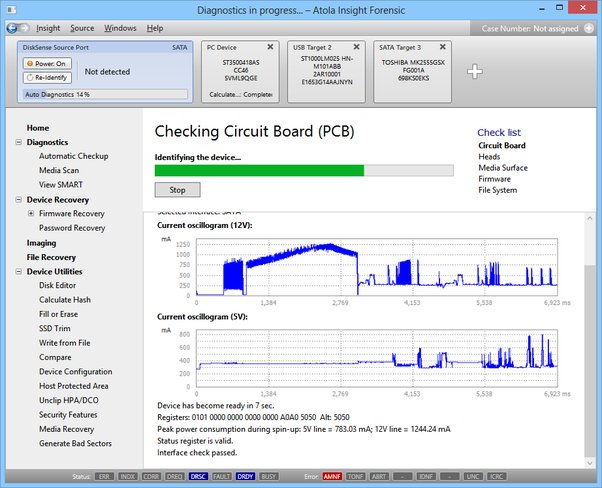

출처: https://www.quora.com/In-terms-of-amperage-how-much-power-is-required-for-a-7200-rpm-SATA-3-5-mechanical-hard-drive-to-operate-correctly-How-many-amps-over-this-would-be-enough-to-damage-the-drive



In terms of amperage, how much power is required for a 7200 rpm SATA 3.5" mechanical hard drive to operate correctly? How many a

Answer (1 of 7): The power specs for a particular drive can be found online. The specification will list voltage and current. The voltage rating is not very flexible. If the drive is specified to run from 5 volts DC, it will only operate correctly if the v

www.quora.com

----------------------------------------------------------------------------------------------------------------------------------



테스트 셋업1



CPU: 45W급

보드: X99

RAM: 4 slot 사용

VGA: RX460, GTX750

SSD: 1개

2.5인치 HDD: 2개

3.5인치 HDD: 16개



IDLE 소모전류

+12V: 18A ->212W

+5V: 7A -> 34W

+3.3V: 0A -> 0W



+5V를 부하 시에 2배까지 생각하면 14A -> 70W



테스트 셋업2



CPU: 45W급

보드: X99

RAM: 4 slot 사용

VGA: RX460, GTX750

SSD: NVME 4개



IDLE 소모전류

+12V: 5A -> 61W

+5V: 5A -> 27W

+3.3V: 2A -> 7W



LOAD 소모전류

+12V: 6A -> 67W

+5V: 6A -> 30W

+3.3V: 5A -> 15W



NVME SSD는 부하시에 3.3V를 주로 소모함.



출처: http://www.hwbattle.com/bbs/board.php?bo_table=hardwareboard&wr_id=45975&sfl=mb_id%2C1&stx=turtl&sop=and



이전 댓글에서 Sata HDD 많이 사용할 때 5V 및 3.3V 전원 사용량에 대해서.. > SSD, HDD, 파워, 케이스, 네

이전 댓글에서 Sata HDD 많이 사용할 때 5V 및 3.3V 전원 사용량에 대해서.. > SSD, HDD, 파워, 케이스, 네트워크, 쿨러 기타 HW - 하드웨어 배틀(Hardware Battle)

www.hwbattle.com



출처: http://www.hwbattle.com/bbs/board.php?bo_table=hardwareboard&wr_id=46785



이전 댓글에서 Sata HDD 많이 사용할 때 5V 및 3.3V 전원 사용량에 대해서.. > SSD, HDD, 파워, 케이스, 네

이전 댓글에서 Sata HDD 많이 사용할 때 5V 및 3.3V 전원 사용량에 대해서.. > SSD, HDD, 파워, 케이스, 네트워크, 쿨러 기타 HW - 하드웨어 배틀(Hardware Battle)

www.hwbattle.com
